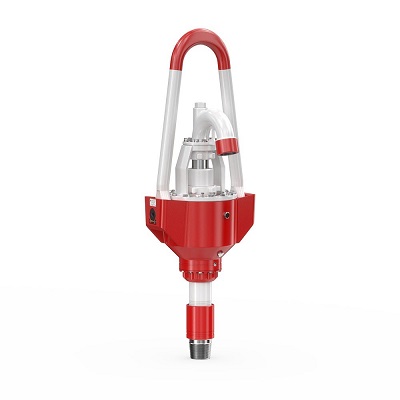

Вертлюг буровой является промежуточным звеном между талевой системой и вращающимся бурильным инструментом. При бурении скважин вертлюг обеспечивает возможность свободного вращения бурового инструмента с одновременным подводом промывочной жидкости в колонну бурильных труб. Высокая динамическая грузоподъемность для такого класса вертлюгов обеспечивает его надежность при самых тяжелых режимах роторного бурения. Увеличенное проходное отверстие в стволе снижает гидравлические сопротивления при прокачке бурового раствора. Увеличенная длина ствола вертлюга позволяет пятикратно нарезать новую резьбу взамен вышедшей из строя, тем самым, увеличивая срок его службы.
Технические характеристики
| Модель | DS 175 | DS 250 | DS 350 | ||
|
Макс. грузоподъёмность |
кН
(тн) |
1580 (161,1) | 2700 (275,5) | 3150 (321,4) | |
| Рабочее давление | MПa
(PSI) |
35 (5000) | 35 (5000) | 35 (5000) | |
| Внутр. размер ствола | мм
(in) |
75(3) | 75(3) | 75(3) | |
| Резьба | Ствола | API | 6 5/8”
REG LH |
6 5/8”
REG LH |
6 5/8”
REG LH |
| бур. труба | API | 6 5/8”
REG LH |
6 5/8”
REG LH |
6 5/8” REG LH |
|
| Габаритные размеры | мм | 2400x710x610 | 2340x790x660 | 2880x1026x820 | |
| Вес | кг | 2050 | 2050 | 2250 | |
